مروحة السقف الصناعية الكبيرة للمستودع مروحة HVL الكبيرة للمصنع
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BLUE SHARK |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | د.المعجبون |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | مجموعة واحدة |
|---|---|
| الأسعار: | can be negotiable |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 3 ~ 7 أيام عمل |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 600 في الشهر |
|
معلومات تفصيلية |
|||
| النوع: | مروحة التدفق المحوري | دعم مخصص: | OEM، ODM |
|---|---|---|---|
| مادة شفرة: | سبيكة الألومنيوم | الجهد: | 110 فولت-440 فولت |
| قطر المروحة: | 10ft-26ft | منطقة التغطية: | 452-2462 متر مربع |
| رقم الشفرة: | 5 قطع | المحرك: | PMSM |
| الصناعات المطبقة: | الصناعات المطبقة | المواد: | مادة شفرات مضادة للتصادمات من فئة الطيران |
| إبراز: | مروحة سقف صناعية كبيرة,مروحة السقف للمستودع,مروحة السقف الكبيرة,Ceiling fan for Warehouse,Large Hvls Ceiling fan |
||
منتوج وصف

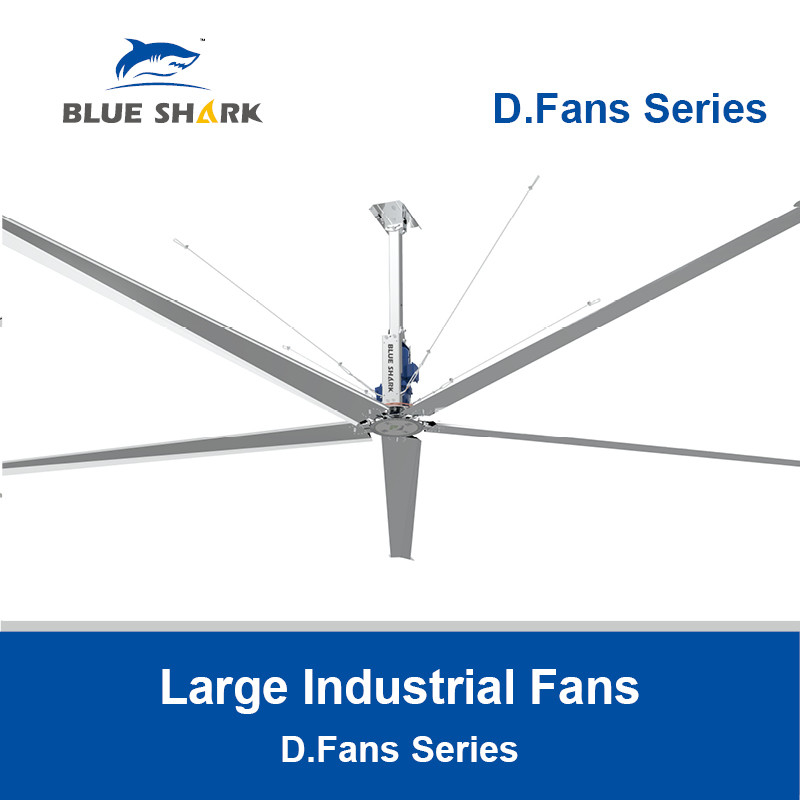

مروحة السقف الصناعية الكبيرة
سلسلة D.Fans
سلسلة المروحة
المروحة الصناعية الكبيرة من سلسلة D.FANS هي نوع جديد من المروحة الصناعية الكبيرة الفائقة لتوفير الطاقة HVLS التي طورتها شركة Company Ventilation بشكل مستقل بناءً على مبادئ الديناميكا الهوائية.حجم الهواء الكبير، ولا يوجد تدوير الهواء الزاوية الميتة، وتعزيز 1-3 مستويات من تأثير الرياح الطبيعية. يمكن القضاء على ارتفاع درجة الحرارة والسخونة، وتوازن رطوبة الهواء، وزيادة محتوى الأكسجين الفضاء،إزالة الدخان والغبار، تقليل تركيز البكتيريا، وحل بفعالية مشاكل مثل الانسداد والرطوبة، وتطبيع تدفق الهواء، والاحتفاظ بالغبار في المساحات العالية.
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
D.fans Series خصائص المروحة
رقم 1 /الآلات الكهربائية: german nord أو العلامات التجارية الأخرى من نفس المستوى
1.كفاءة الطاقة العالية: تلبية معايير IE2 للكفاءة العالية وتوفير الطاقة ، وتوفير 5-10٪ من الطاقة مقارنة مع IE1؛
2.موثوقية عالية: قدرة محورية وشعاعية عالية، مما يضمن موثوقية التشغيل.
3.- نعمضوضاء منخفضة: عملية تجميع منخفضة الردود العكسية وعملية طحن العدادات ، مع اهتزازات منخفضة وضوضاء أقل.
4.عامل السلامة العالي: تعزيز هيكل إطار المحامل ، هيكل العمود الترابيزي ، زيادة ختم الزيت ، تعزيز هيكل الجسم وتحقيق عامل سلامة أعلى:
5معتمدة من قبل CCC، CE، UL.
رقم 2 /نظام التحكم:تحكم التردد المتغير
1.التحديث السهل، ماكرو التطبيقات المدمجة، لا حاجة للتعلم الذاتي.
2أداء ممتاز، مطابقة تماما لمعلمات تشغيل محرك الحمل؛
3. تشغيل منخفض الضوضاء، التحكم الخوارزمية الأمثل لبدء سلس؛
4آمنة وموثوقة مع برامج حماية متعددة مدمجة لتعزيز عمر المنتج
رقم 3 /هيكل محور العجلات
1أداء ميكانيكي أفضل: مصنوع من مواد الألومنيوم 6061T6 ذات الجودة الطيرانية التي تم معالجتها بواسطة آلة التحرير CNC وعملية التصنيع الدقيقة CNC ، يبقى المظهر متسقًا للغاية ،خط التدفق المعدني مكتمل، و الهيكل لديه أداء ميكانيكي أفضل
2- التوازن الديناميكي الأكثر دقة: بعد معالجة CNC ، يتم التحكم في تحمل دقة الهيكل عند 100um ، مما يضمن التوازن الديناميكي الدقيق للهيكل.
رقم 4 /شفرات المروحة: شفرة مروحة الطيران ذات الشق العرضي المتغير
1.مادة ألومنيوم 5052H32 ذات الجودة الجوية، سميكة 1.5MM، مع 5 شفرات قادرة على تحمل قوة سحب تزيد عن 3 أطنان، دون كسر عند الاصطدام.
2شفرة المروحة ذات المقطع العرضي المتغير: تتضيق الشفرة تدريجياً من الجذر إلى الطرف ، وتنخفض وتتوسع في الذيل ، مع قوة أكثر توازناً ، لا يوجد خطر كسر ، أقل مقاومة للرياح ،تدفق هواء أكثر تكافؤاً ولا يوجد تجويف في الوسط;
3أخف وأكثر أماناً: يزن شفرة المروحة التي يبلغ طولها 7.3 متر 6.7 كجم فقط لكل قطعة، مما يجعلها أخف وأكثر أماناً
رقم 5 /ربط المفصل والشريط:
الهيكل الكامل للاتصال بالشفرة والشفرة يضمن السلامة الشاملة للمروحة
1المحرك والهيكل: متصلان بشكل وثيق من خلال المخاريط الداخلية والخارجية، حتى لو كان عمود المحرك فضفاضًا ومكسورًا، فإن المخاريط الداخلية والخارجية تشكل قفلًا هيكليًا ذاتيًا لمنع السقوط.
2.الهيكل ومقبض الشفرة: يتم توصيل مقبض الشفرة بالهيكل من خلال مفصل قشرة ومسمار من نوع الخطاف ، ولا تتعرض المسامير للضغط ، مما يضمن القوة الشاملة.
3الشفرة والجذع: متطابقة بشكل وثيق مع غرفة عازلة الشفرة، والإفراج بكفاءة عن الاهتزاز والإجهاد الناتج عن دوران الشفرة، والقضاء على الرنين، والحد من حركة المحرك،و تمديد عمر الخدمة.
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
10+ ضمانات أمنية
ضمان تشغيل المروحة الصناعية الكبيرة بأمان ، والتعامل بسهولة مع مختلف بيئات التشغيل القاسية
| 1 | حلقة أمان الوقوف ربط 5 جذوع الأوراق مع غطاء المحرك لضمان أن جذوع الأوراق لا تفصل وتسقط |
| 2 | الحماية من تلف الحبل السلكي يتم تغليف لوحة التثبيت والحزمة بحبل سلكي من الفولاذ بقوة الشد 1000 كيلوغرام لضمان أن الهيكل العام للمروحة ليس فضفاضًا أو يسقط. |
| 3 | جهاز قفل ذاتي ضد السقوط جهاز تشديد العمود الخارجي للمحرك (تصميم مخروط داخلي براءة اختراع) يشكل آلية تركيبية للقفل الذاتي ، مما يضمن عدم تخفيف المحور والعمود الخارجي. |
| 4 | محور متكامل محور العجلة المتكامل المحتمل تم تضمينها مع 5 أقراص خاصة الشكلوالتي تكون مكتفية ذاتياً ويمكن أن تتحمل قوة سحب تزيد عن 11 طناً بعد اختبارها من قبل إدارات حكومية مرموقة. |
| 5 | مراقبة الوقت الحقيقي والصيانة الاستباقية يراقب نظام التحكم عن بعد الذكي لـ Dawang معايير تشغيل المعدات ، وارتفاع درجة حرارة المحرك ، ومستوى المعدات في الوقت الحقيقي. |
| 6 | قطعة عرض متغيرة محسّنة مصممة: اعتماداً لنظرية الطول المتساوٍ للجذور في الديناميكا الدوامية، جنباً إلى جنب مع مبدأ الوصول الخطي النسبي،الشفرة تصبح أضيق وأرقل تدريجيا من جذور الشفرة إلى طرف الشفرة، القوة على الشفرات هي أكثر توازنًا، مما يجعل الشفرة تحرك الهواء بشكل أكثر تكافؤًا دون وجود أي ثقوب تحت المروحة. |
| 7 | نظام إنذار غير طبيعي يأتي نظام التحكم في التردد المتغير مع الجهد المفرط، والحمل المفرط، وحماية الحوادث الدائرة القصيرة، ويقوم بالإنذار تلقائيًا ويتوقف عن تشغيل المروحة عند مواجهة تشوهات. |
| 8 | حماية توازن الحبل الحديدي الحبال الحديدية الأربعة تستخدم مبدأ التوازن وتثبت بواسطة جاذبية المبنى، مما يضمن أن آلة المروحة لا تتأرجح أو تسقط بواسطة القوى الخارجية وتدفق الهواء. |
| 9 | ربط الشفرات بقوة عالية يتم ربط كل شفرة مع 16 ربطة عالية القوة وغرفة العازل من الأعلى إلى الأسفل ، مما يشكل سطحًا مستقلًا للضغط. تم تصميم كل ربطة لحمل قدرة قاطعة 1.خمسة أطنان |
| 10 | ربط مقبض الشفرة بأسلوب التشنج والشفرة ربط القضيب والشفرة: يشكّل الجزء "المحجوز" من مقبض الشفرة مرفقاً مع الجزء "المتعرج" من العازل،إزالة قوة الطرد المركزي إلى الخارج من الشفرة أثناء تشغيل المروحة وقوة القطع أثناء بدء وموقف المروحة. |
| 11 | وحدة أمان مضادة لإزالة اللحام جهاز الارتباط على شكل حرف L يربط بشدة صفيحة الرف إلى عمودها ، حتى لو تم فصل صفيحة الرف من العمود ، فإن هيكل الرف بأكمله ثابت ولا يسقط. |
| 12 | جهاز التخفيف والتخفيف الصفائح مصنوعة من 6061T6 سبيكة الألومنيوم ذات الجودة الجوية مغلفة بمطاط بولي يوريثان، والتي تتطابق مع تجويف العازل للشفرة تماما.يمكن أن تحرير الضغط الشفرة وتأرجح تدفق الهواء التي تولدها الشفرة عندما يعمل، وتقضي على الرنين بكفاءة، وهذا يزيد من حركة الحركة ويمدد الحياة. |
| 13 | مادة شفرات مضادة للاصطدام من طراز الطيران 15052 لوحة الألومنيوم الطيران سميكة.5MM يمكن أن تتحمل قوة السحب أكثر من 3 أطنان، مع صلابة المواد عالية للغاية،التأكد من أن الشفرات يمكن أن تتحول بسرعة وتمتص القوى الخارجية بفعالية عند التأثير، مما يمنع كسر الشفرة مع تجنب الضرر إلى حد كبير للمحرك والمكونات الهيكلية الأخرى. |
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
تكنولوجيا الأساس
تصميم الشفرة:القطع العرضي المتغير للخط السريع
1.تصميم الشفرة: مقطع عرض متغير محكم
من خلال تحليل محاكاة الديناميكا الهوائية، وتطبيق نظرية طول السلك المتساوي، جنبا إلى جنب مع مبدأ السرعة الخطية النسبية،تم تطوير وتصميم شفرة مروحة ذات مقطع عرضي متغير، والتي تضيق تدريجياً وتنخفض من جذور الشفرة إلى طرفها، مع قوة أكثر توازناً، إمدادات هواء أكثر تكافؤاً، وبدون تجويف في الوسط.
2.اختيار مادة الشفرة: لوحة سبيكة صناعية من طراز الطيران
تعتمد 5052H32 الدرجة العالية 1.5mm الطيران الدرجة سبائك الألومنيوم اللوحة الأم، الدقة تشكيل CNC، أعلى قوة ومرونة، وضمان عدم وجود كسر. أخف وأكثر أمانا في الوزن.كل شفرة تزن فقط 6.7 كيلوغرام (7.3 متر في القطر ، باستثناء أجزاء العازل) ، مع عدد قليل من الشفرات ووزن خفيف ، مما يقلل من حمولة المحرك ، ويمدد عمر الخدمة ، ويضمن السلامة وتوفير الطاقة.
3.ربط الشفرة - عملية الزناد متعددة النقاط
يتم فصل 16 منازل فولاذية عالية القوة ويتم ربطها لأعلى وأسفل (يمكن أن يتحمل نيزة واحدة 1500 كجم من التوتر) ،تشكيل أسطح مستقلة على الطبقات العليا والسفلية للشفرات لتحمل القوة الطردية القوية عندما يعمل المروحة بسرعة كاملة.
هيكل العازل المختبر: مكونات المروحة الفعالة
1.المطاط المقاوم للصدمات
مع تنسيق دقيق مع غرفة عازلة الشفرة ، فإنه يمتص بفعالية التوتر وتذبذب تدفق الهواء من الشفرة ، ويقلل من حمولة المحرك ، ويمدد عمر الخدمة.
2.1 ° ميكرو صعوداً
هناك حدود زاوية دقيقة في غرفة العازل، ومقبض الشفرة متصل بغرفة العازل لتشكيل حركة صعودية 1 ° ميكرو،إزالة القوة العكسية بشكل فعال خلال تشغيل المروحة وتشكيل تدفق هواء مخروط، لتحقيق عدم وجود فراغات في المركز وزيادة التغطية.

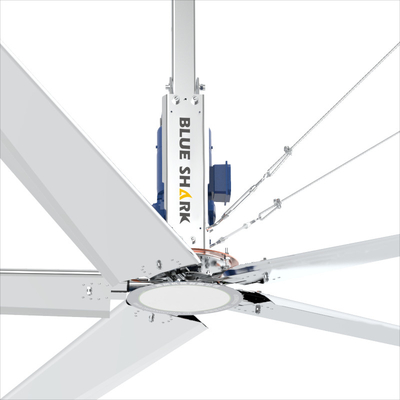

محور متكامل براءة الاختراع: جوهر سلامة المروحة
مركز متكامل للبراءات
من خلال ربط لوحات الضغط العليا والسفلية مع الخطوات المنحدرة والملتوية لمقبض الشفرة ، يتم دمج مقبض الشفرة مع المحرك / المحرك ،ويتم استخدام الهيكل الكلي لمقاومة القوة الطائرة المركزية أثناء تشغيل المروحةبدون أي ضغط على جميع العناصر اللاصقة
براءة الاختراع الداخلية مخروط شفت الغطاء
يتم تثبيت مجموعة مخروط داخلي براءة اختراع في وسط المحور، وتشكيل الوقوف الذاتي الهيكلي مع مخرج محرك الدوار الداخلي،الذي يتوسع ويتضيق بشكل طبيعي تحت تأثير الجاذبيةلضمان اتصال موثوق بين المحور والمركز الكلي.

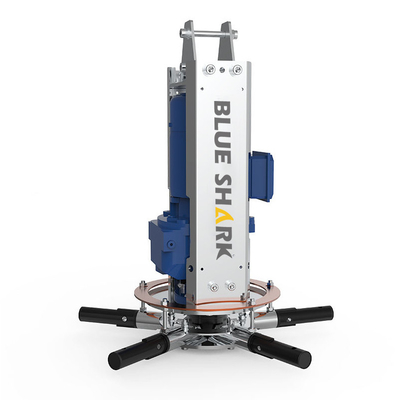

الهيكل المضاد للسقوط
حلقة مكافحة السقوط ومحرك الدوار الداخلي: ربط 5 مقبضات الشفرة مع حلقة مكافحة السقوط من خلال المسامير،وتشكل غطاء معلق مع هيكل الإطار لمنع السقوط بسبب انفصال محور العجلة أو كسر العمود;
حلقة مضادة للسقوط ومحرك الدوار الخارجي
حلقة مكافحة السقوط تشكل طوقًا مع شراع المحرك ، مما يضمن ربطًا فعالًا في حالة كسر عمود المحرك وضمان التشغيل الآمن.
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
المبادئ
1إدارة ذكية
1 التحكم المركزي والإدارة لجميع المروحة في نفس متجر / منطقة العمل ، يمكن أن تدير محطة تحكم واحدة وتسيطر على 48 مروحة.
2 يمكن تحديد سرعة التشغيل بشكل رسمي، ويمكن تشغيل المروحة وإغلاقها على فترات منتظمة لتجنب عمليات متكررة من قبل الموظفين وتقليل تلف المعدات.
3 الاتصالات اللاسلكية، وتجنب الأسلاك المعقدة والمسافة الطويلة، التحكم عن بعد عن طريق الهاتف المحمول APP.
2العملية التطويرية
مراقبة البيانات التشغيلية في الوقت الحقيقي لمدة 7*24 ساعة.
2 مراقبة في الوقت الحقيقي، ومراقبة حالة التشغيل في أي وقت وفي أي مكان.
3 إنذار في الوقت الفعلي من أجل تحديد النمط غير الطبيعي للفشل، وتشخيص دقيق لأسباب العطل وتوليد رموز العطل، والإرسال في الوقت الفعلي
3- إرسال خدمة مبيعات عن بعد
تلقي إنذارات فشل المعدات في الوقت الحقيقي، وتوليد خطط صيانة سريعة بناءً على بيانات التشخيص، وتحسين التعاون
الكفاءة مع المستخدمين،حل المشاكل بسرعة في الموقع،توفير خدمة أفضل للمستخدمين.
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
الأسئلة الشائعة
| 1 | هل أنت شركة تجارية أو مصنعة نحن مصنعنحن كذلكمتخصص في تصنيع HVLS مروحة السقف الصناعية للتبريد الهوائي للمساحات الكبيرة |
| 2 | ما هو التطبيق الرئيسي لمروحة HVLS؟ مناسبة للمساحات الكبيرة ، مثل المزرعة ، والخدمات اللوجستية ، ومستودع ، صالة رياضية ، سوبر ماركت ، الكنيسة ، مول ، المدرسة ، حديقة الصناعة وهلم جرا |
| 3 | كم المدة التي تستغرقها ؟ هذا يعتمد على كمية المدة العادية 3-10 أيام عمل |
| 4 | ما هو مقدارك؟ كمية المنتجات لدينا هي مجموعة واحدة ، مهما كانت متطلباتك - كبيرة أو صغيرة - نحن مستعدون لوضع خبرتنا للعمل من أجلك |
| 5 | هل تقبلون صناعة المعدات ؟ نعم ، ولكن يجب أن تلبي المواصفات |
| 6 | لماذا يجب أن أختار المروحة الزرقاء بدلاً من العلامات التجارية الأخرى ؟ مروحيّنا ، تصميم شفرة فريد ، خفيف الوزن ، وربط الـ (مورتيز) و (تينون) أكثر أماناً بكثير |
