مروحة سقف HVLS الكبيرة للمستودع،مروحة سقف صناعية كبيرة للمصنع،مروحة W.
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BLUE SHARK |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | المروحيين |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | can be negotiable |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 3 ~ 7 أيام عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 600 في الشهر |
|
معلومات تفصيلية |
|||
| النوع: | مروحة التدفق المحوري | السمة: | مكافحة الصدأ ، الحماية من التآكل |
|---|---|---|---|
| القوة: | 1.5 كيلو واط/1.1 كيلو واط | الضمان: | 3 سنوات |
| قطر المروحة: | 8 قدم - 24 قدم | منطقة التغطية: | 1500 متراً |
| رقم الشفرة: | 5 قطع | المحرك: | PMSM |
| الصناعات المطبقة: | الصناعات المطبقة | المواد: | مادة شفرات مضادة للتصادمات من فئة الطيران |
| إبراز: | مراوح سقف صناعية كبيرة,المروحة ذات السرعة المنخفضة عالية الحجم,مروحة سقف HVLS الكبيرة,High Volume-Low Speed fans,Large HVLS Ceiling Fans |
||
منتوج وصف

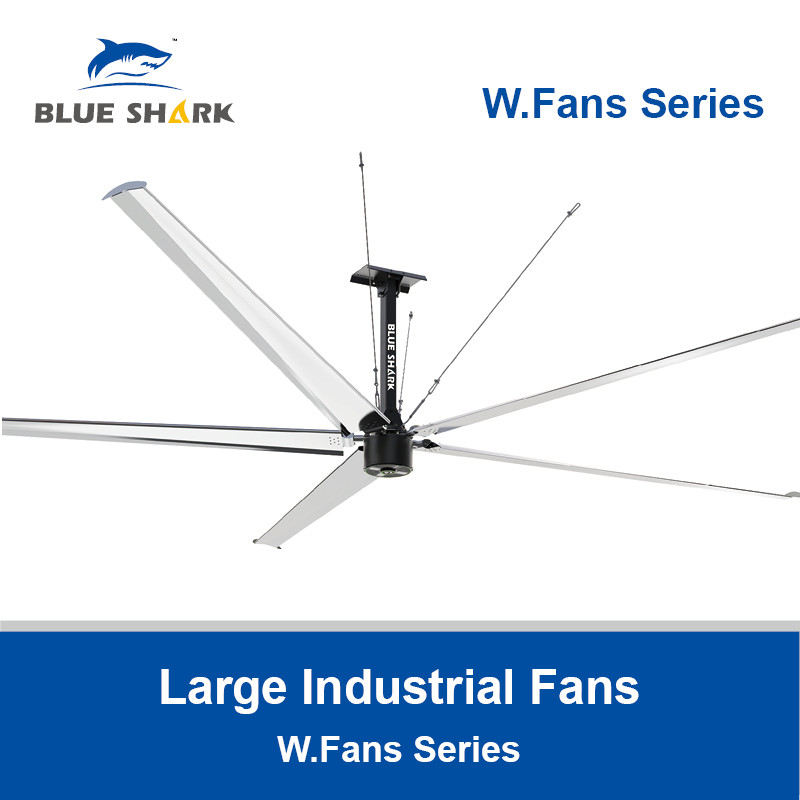

مروحة السقف الصناعية الكبيرة
سلسلة W.Fans
سلسلة W.FANS
المروحة الصناعية الكبيرة من سلسلة W.FANS هي مروحة صناعية ضخمة فائقة توفير الطاقة HVLS جديدة تم تطويرها بشكل مستقل بناءً على مبدأ PMSM (المغناطيس الدائم المزامن).
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
W.fans Series خصائص المروحة
رقم 1 /
النظام الديناميكي: Pmsm المغناطيس الدائم المحرك المتزامن
1.أقوى: عزم دوران مذهل 260N.m، مع قوة دفع أقوى وعزم دوران أكثر سلاسة؛
2.أكثر كفاءة: الدوار الخارجي الفريد مع تصميم عزم دوران عال، دقة التحكم أعلى؛
3.- نعمتوفير الطاقة أكثر: توفير الطاقة بنسبة 30٪ ، وتلبية معيار توفير الطاقة عالي الكفاءة E4 ، وتلبية المعيار الوطني الجديد للكفاءة الطاقة من GB30253-2013
4.- نعمخالية من الصيانة على مدى الحياة: مغلقة تمامًا ، لا حاجة إلى استبدال زيت التشحيم ، وأغلفة الزيت ، وغيرها من الملحقات ، مما يوفر كمية كبيرة من تكاليف الصيانة في المرحلة اللاحقة.
5.- نعمأكثر هدوءاً: 38 ديسيبل صوت منخفض للغاية، مع صوت الرياح فقط في الأذن.
6.ارتفاع درجة الحرارة المنخفضة: ارتفاع درجة حرارة المحرك إلى أقل من 35 درجة مئوية، حياة أطول!
رقم 2 /
نظام التحكم: تحكم التردد المتغير
1.من السهل إصلاح الأخطاء في الماكروات التطبيقية المدمجة ، وليس هناك حاجة للتعلم الذاتي
2أداء ممتاز، مطابقة تماما لمعلمات تشغيل محرك الحمل
3. تشغيل منخفض الضوضاء، التحكم الخوارزمية الأمثل لبدء سلس
4آمنة وموثوقة، مع برامج حماية متعددة مدمجة لتعزيز عمر المنتج
رقم 3 /

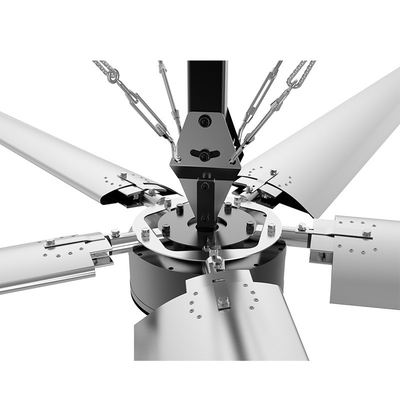

الاتصال الهيكلي: تصميم هيكلي براءة اختراع لأجزاء رئيسية من ربط العصا والفم،ضمان السلامة العامة للمروحة
1.الاتصال بين الشفرة والجذع
عقدة الشفرة مصنوعة من 6061t6 الصف الطيران سبيكة الألومنيوم التي تم معالجتها بدقة من قبل 4 محور cnc وملفوفة بـ pu polyurethane (مع مرونة عالية ، وامتصاص الصدمات ، مقاومة للارتداء ،مقاومة الزيتالمقاومة للدموع، المقاومة للتآكل الكيميائي، ومقاومة الإشعاع.يتم تطابقها عن كثب مع غرفة عازلة الشفرة لتحرير بفعالية الاهتزاز والإجهاد الناتج عن دوران الشفرة، يزيل الرنين، يقلل من حمولة المحرك، ويمدد عمر الخدمة.
2.الارتباط بين القصبة و محور العجلة
من خلال ربط مقبض الشفرة بمحور العجلة / المحرك من خلال مقطع عرضي منحدر مكعب ، يتم استخدام الهيكل الكلي لمواجهة القوة الطائرة المركزية أثناء تشغيل المروحة ،وجميع العناصر اللاصقة لا تتعرض للقوة.
3.الربط بين المحرك ولوحة الفلانج
حلقة الأمان: قم بتوصيل 5 مقبضات للشفرة مع الغطاء العلوي للمحرك واستخدم طريقة الارتباط الهيكلي لتحقيق الإجهاد الهيكلي الكلي ؛ لوحة مضادة للسقوط:الجزء "المحجوز" من لوحة اللحاء والجزء "الملتوي" من حلقة مكافحة الانخفاض تعض وتربط بعضها البعض تحت تأثير الجاذبية، ضمان الاتصال الموثوق بين لوحة فلنج المحرك والمحرك.
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
10+ ضمانات أمنية
ضمان تشغيل المروحة الصناعية الكبيرة بأمان ، والتعامل بسهولة مع مختلف بيئات التشغيل القاسية
| 1 | مراقبة الوقت الحقيقي والصيانة الاستباقية نظام التحكم عن بعد الذكي يراقب معايير تشغيل المعدات، وارتفاع درجة حرارة المحرك، ومستوى المعدات في الوقت الحقيقي. |
| 2 | الحماية من حبل الأسلاك يتم تغليف لوحة التثبيت والحزمة بحبل سلكي من الفولاذ بقوة الشد 1000 كيلوغرام لضمان أن الهيكل العام للمروحة ليس فضفاضًا أو يسقط. |
| 3 | جهاز التخفيف والتخفيف يتم توصيل مقبض الشفرة والشفرات بشكل غير جامد باستخدام جهاز خفيف الاهتزاز.مع وسادة مطاطية عازلة عن الاهتزاز فريدة من نوعها التي تمتص معظم الاهتزازات التي تولدها الشفرات أثناء تشغيل المروحة. |
| 4 | حلقة الأمان قم بتوصيل جذوع الأوراق الخمسة مع غطاء المحرك للتأكد من أن جذوع الأوراق لا تنفصل وتسقط. |
| 5 | ربط الشفرات بقوة عالية يتم ربط كل شفرة مع 16 ربطة عالية القوة وغرفة العازل من الأعلى إلى الأسفل ، مما يشكل سطحًا مستقلًا للضغط. تم تصميم كل ربطة لحمل قدرة قاطعة 1.خمسة أطنان |
| 6 | ربط مقبض الشفرة بأسلوب التشنج والشفرة ربط القضيب والشفرة: يشكّل الجزء "المحجوز" من مقبض الشفرة مرفقاً مع الجزء "المتعرج" من العازل،إزالة قوة الطرد المركزي إلى الخارج من الشفرة أثناء تشغيل المروحة وقوة القطع أثناء بدء وموقف المروحة. |

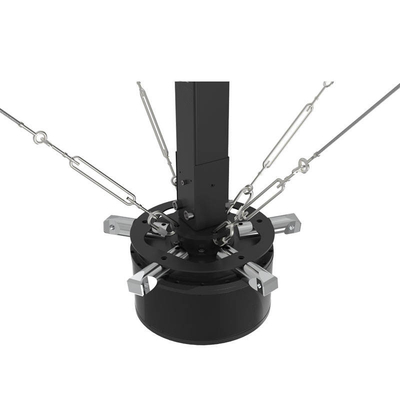

| 7 | حماية توازن الحبل الحديدي تستخدم الحبال الحديدية الأربعة مبدأ التوازن ويتم سحبها وتثبيتها من قبل المبنى لضمان عدم تأرجح آلة المروحة أو سقوطها بسبب القوى الخارجية وتدفق الهواء. |
| 8 | نظام إنذار غير طبيعي يأتي نظام التحكم في التردد المتغير مع الجهد المفرط، والحمل المفرط، وحماية الحوادث الدائرة القصيرة، ويقوم بالإنذار تلقائيًا ويتوقف عن تشغيل المروحة عند مواجهة تشوهات. |
| 9 | مادة مقبض الشفرة ذات المقاومة العالية للشد 6061-T6 البصيلات ، قوة عالية ، صلابة عالية ، يمكن أن تصل إلى HB90 درجة أو أعلى ، لديها مقاومة جيدة للتآكل ، ويمكن أن تتحمل قوة سحب 205MPa. |
| 10 | قرص مضاد للسقوط الجزء "المحجوز" من اللفاف والجزء "الملتوي" من حلقة مكافحة السقوط تعض وتربط بعضها البعض تحت تأثير الجاذبية،ضمان الاتصال الموثوق به بين فليانج المحرك والمحرك. |
| 11 | تبسيط تصميم الشفرة المتغيرة من خلال تطبيق نظريات الطول الهوائي وغيرها من السلاسل، جنبا إلى جنب مع مبدأ السرعة الخطية النسبية، والشفرة تضيق تدريجيا وتنخفض من الجذر إلى الطرف، مع قوة أكثر توازنا،إمدادات هواء أكثر توحداًو لا توجد فراغات في الوسط |
| 12 | مادة شفرات مضادة للاصطدام من طراز الطيران 15052 لوحة الألومنيوم الطيران سميكة.5MM يمكن أن تتحمل قوة السحب أكثر من 3 أطنان، مع صلابة المواد عالية للغاية،التأكد من أن الشفرات يمكن أن تتحول بسرعة وتمتص القوى الخارجية بفعالية عند التأثير، مما يمنع كسر الشفرة مع تجنب الضرر إلى حد كبير للمحرك والمكونات الهيكلية الأخرى. |
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
تكنولوجيا الأساس
تصميم الشفرة:القطع العرضي المتغير للخط السريع
1.تصميم الشفرة: مقطع عرض متغير محكم
من خلال تحليل محاكاة الديناميكا الهوائية، وتطبيق نظرية طول السلك المتساوي، جنبا إلى جنب مع مبدأ السرعة الخطية النسبية،تم تطوير وتصميم شفرة مروحة ذات مقطع عرضي متغير، والتي تضيق تدريجياً وتنخفض من جذور الشفرة إلى طرفها، مع قوة أكثر توازناً، إمدادات هواء أكثر تكافؤاً، وبدون تجويف في الوسط.
2.اختيار مادة الشفرة: لوحة سبيكة صناعية من طراز الطيران
تعتمد 5052H32 الدرجة العالية 1.5mm الطيران الدرجة سبائك الألومنيوم اللوحة الأم، الدقة تشكيل CNC، أعلى قوة ومرونة، وضمان عدم وجود كسر. أخف وأكثر أمانا في الوزن.كل شفرة تزن فقط 6.7 كيلوغرام (7.3 متر في القطر ، باستثناء أجزاء العازل) ، مع عدد قليل من الشفرات ووزن خفيف ، مما يقلل من حمولة المحرك ، ويمدد عمر الخدمة ، ويضمن السلامة وتوفير الطاقة.
3.ربط الشفرة - عملية الزناد متعددة النقاط
يتم فصل 16 منازل فولاذية عالية القوة ويتم ربطها لأعلى وأسفل (يمكن أن يتحمل نيزة واحدة 1500 كجم من التوتر) ،تشكيل أسطح مستقلة على الطبقات العليا والسفلية للشفرات لتحمل القوة الطردية القوية عندما يعمل المروحة بسرعة كاملة.
هيكل العازل المختبر: مكونات المروحة الفعالة
1.المطاط المقاوم للصدمات
مع تنسيق دقيق مع غرفة عازلة الشفرة ، فإنه يمتص بفعالية التوتر وتذبذب تدفق الهواء من الشفرة ، ويقلل من حمولة المحرك ، ويمدد عمر الخدمة.
2.1 ° ميكرو صعوداً
هناك حدود زاوية دقيقة في غرفة العازل، ومقبض الشفرة متصل بغرفة العازل لتشكيل حركة صعودية 1 ° ميكرو،إزالة القوة العكسية بشكل فعال خلال تشغيل المروحة وتشكيل تدفق هواء مخروط، لتحقيق عدم وجود فراغات في المركز وزيادة التغطية.

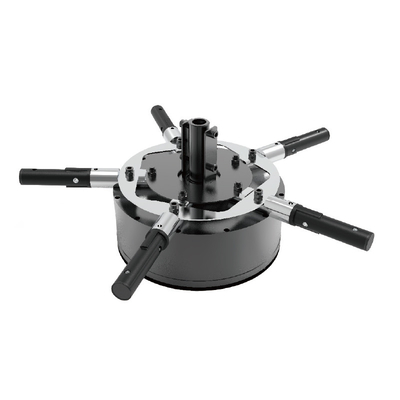

محور متكامل براءة الاختراع: جوهر سلامة المروحة
مركز متكامل للبراءات
من خلال ربط لوحات الضغط العليا والسفلية مع الخطوات المنحدرة والملتوية لمقبض الشفرة ، يتم دمج مقبض الشفرة مع المحرك / المحرك ،ويتم استخدام الهيكل الكلي لمقاومة القوة الطائرة المركزية أثناء تشغيل المروحةبدون أي ضغط على جميع العناصر اللاصقة
براءة الاختراع الداخلية مخروط شفت الغطاء
يتم تثبيت مجموعة مخروط داخلي براءة اختراع في وسط المحور، وتشكيل الوقوف الذاتي الهيكلي مع مخرج محرك الدوار الداخلي،الذي يتوسع ويتضيق بشكل طبيعي تحت تأثير الجاذبيةلضمان اتصال موثوق بين المحور والمركز الكلي.
الهيكل المضاد للسقوط
حلقة مكافحة السقوط ومحرك الدوار الداخلي: ربط 5 مقبضات الشفرة مع حلقة مكافحة السقوط من خلال المسامير،وتشكل غطاء معلق مع هيكل الإطار لمنع السقوط بسبب انفصال محور العجلة أو كسر العمود;
حلقة مضادة للسقوط ومحرك الدوار الخارجي
حلقة مكافحة السقوط تشكل طوقًا مع شراع المحرك ، مما يضمن ربطًا فعالًا في حالة كسر عمود المحرك وضمان التشغيل الآمن.
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
المبادئ
1إدارة ذكية
1 التحكم المركزي والإدارة لجميع المروحة في نفس متجر / منطقة العمل ، يمكن أن تدير محطة تحكم واحدة وتسيطر على 48 مروحة.
2 يمكن تحديد سرعة التشغيل بشكل رسمي، ويمكن تشغيل المروحة وإغلاقها على فترات منتظمة لتجنب عمليات متكررة من قبل الموظفين وتقليل تلف المعدات.
3 الاتصالات اللاسلكية، وتجنب الأسلاك المعقدة والمسافة الطويلة، التحكم عن بعد عن طريق الهاتف المحمول APP.
2العملية التطويرية
مراقبة البيانات التشغيلية في الوقت الحقيقي لمدة 7*24 ساعة.
2 مراقبة في الوقت الحقيقي، ومراقبة حالة التشغيل في أي وقت وفي أي مكان.
3 إنذار في الوقت الفعلي من أجل تحديد النمط غير الطبيعي للفشل، وتشخيص دقيق لأسباب العطل وتوليد رموز العطل، والإرسال في الوقت الفعلي
3- إرسال خدمة مبيعات عن بعد
تلقي إنذارات فشل المعدات في الوقت الحقيقي، وتوليد خطط صيانة سريعة بناءً على بيانات التشخيص، وتحسين التعاون
الكفاءة مع المستخدمين،حل المشاكل بسرعة في الموقع،توفير خدمة أفضل للمستخدمين.
مروحة السقف الصناعية الكبيرة · رف تخزين المستودعات · مصنوعة في الصين
الأسئلة الشائعة
| 1 | هل أنت شركة تجارية أو مصنعة نحن مصنعنحن كذلكمتخصص في تصنيع HVLS مروحة السقف الصناعية للتبريد الهوائي للمساحات الكبيرة |

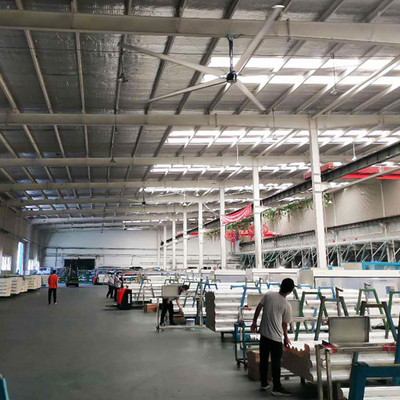

| 2 | ما هو التطبيق الرئيسي لمروحة HVLS؟ مناسبة للمساحات الكبيرة ، مثل المزرعة ، والخدمات اللوجستية ، ومستودع ، صالة رياضية ، سوبر ماركت ، الكنيسة ، مول ، المدرسة ، حديقة الصناعة وهلم جرا |
| 3 | كم المدة التي تستغرقها ؟ هذا يعتمد على كمية المدة العادية 3-10 أيام عمل |
| 4 | ما هو مقدارك؟ كمية المنتجات لدينا هي مجموعة واحدة ، مهما كانت متطلباتك - كبيرة أو صغيرة - نحن مستعدون لوضع خبرتنا للعمل من أجلك |
| 5 | هل تقبلون صناعة المعدات ؟ نعم ، ولكن يجب أن تلبي المواصفات |
| 6 | لماذا يجب أن أختار المروحة الزرقاء بدلاً من العلامات التجارية الأخرى ؟ مروحيّنا ، تصميم شفرة فريد ، خفيف الوزن ، وربط الـ (مورتيز) و (تينون) أكثر أماناً بكثير |
