أرفف الجاذبية

——

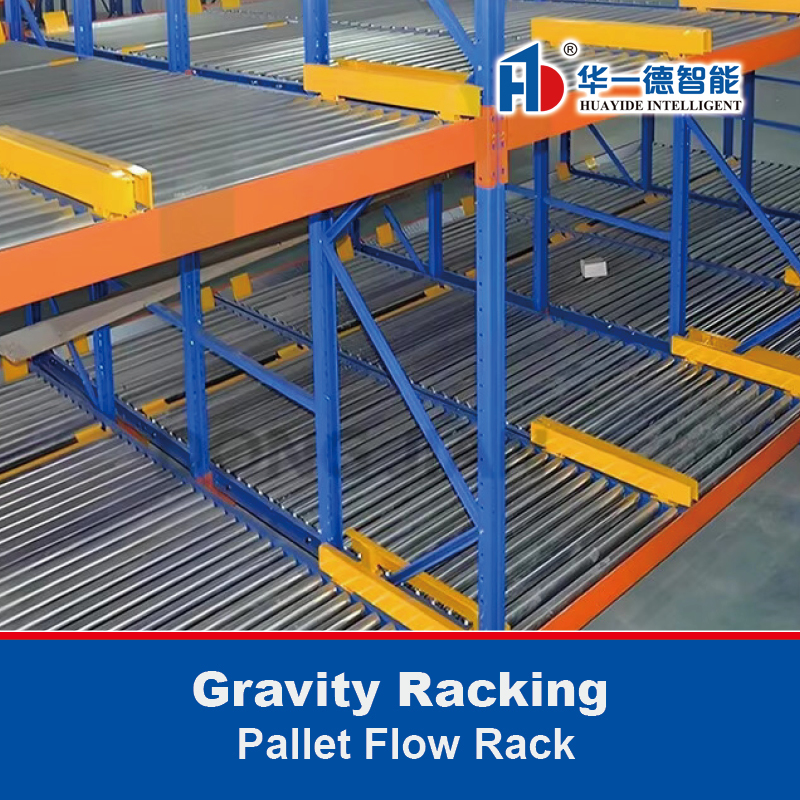

رفوف البليت بتدفق الجاذبية

—

رفوف الجاذبية هي النوع المشتق من رفوف البليت.

تعتمد مسار الأسطوانة أو صينية العجلات السفلية، والمسار مائل (حوالي 3 درجات)، ويتم تحقيق مبدأ "الأسبقية في الخروج" للبضائع باستخدام الجاذبية الذاتية للبضائع.

إنها مناسبة لتخزين كميات كبيرة وأنواع مماثلة من البضائع. معدل استخدام المساحة مرتفع جدًا، ومناسب بشكل خاص لتخزين البضائع التي لديها فترة ضمان معينة وغير مناسبة للتراكمات على المدى الطويل.

أرفف الجاذبية · رفوف تخزين المستودعات · صنع في الصين

تضع أرفف الجاذبية، نظرًا لخصائصها المتأصلة، متطلبات أعلى على استقرار وسلامة الهيكل بأكمله عندما تنزلق المنصات من ارتفاع. قام مهندسونا المحترفون بتنفيذ العديد من التدابير الوقائية وفقًا للمعايير الوطنية لمنع المخاطر. التفاصيل هي كما يلي:

البكرات: نستخدم سلسلة من بكرات عمود مرنة D60*2-12 مع معالجة سطح مجلفن، وهي مقاومة للتآكل وتزيد من عمرها الافتراضي.
بكرات التخميد (أجهزة التحكم في السرعة): يتم وضعها على المسار جنبًا إلى جنب مع البكرات وتستخدم في المقام الأول لمنع العناصر الموجودة في أرفف الجاذبية من التسارع بسبب الجاذبية. كلما كان العنصر أثقل، زادت السرعة، وزادت قوة الكبح التي توفرها بكرات التخميد. يضمن ذلك تحرك العناصر ببطء على طول المسار بسرعة ثابتة لا تزيد عن 0.3 متر في الثانية، مما يضمن سلامة العناصر والمشغلين.
العوارض: يتم توصيل العوارض الأمامية والخلفية بالأعمدة باستخدام فولاذ زاوية عالي الجودة سميك (10 مم سمك)، بينما تستخدم العارضة الوسطى عوارض صندوقية عالية الجودة. يعزز هذا الاستقرار العام للأرفف مع دعم حوامل الأسطوانات بشكل فعال.
حوامل الأسطوانات: نستخدم فولاذ C-شكل مجلفن على البارد 80*40*3.0، مع أنابيب فولاذية عالية القوة وسميكة (3 مم سمك) لتوفير دعم أقوى للبكرات. تضمن أقواس المسار المتينة عدم تشوه البكرات أثناء التشغيل.
ألواح التوجيه: تحد هذه الألواح من المنصات إلى الموضع الصحيح عندما تضع الرافعات الشوكية البضائع، مما يمنع الانزلاق أو السقوط غير المتوقع للبضائع أثناء الحركة، وبالتالي تحسين السلامة التشغيلية.
الفواصل: تفصل هذه الفواصل البضائع المجاورة في نقطة التسليم، مما يضمن أنه لا يمكن للعنصر التالي الانتقال إلى نقطة التسليم إلا بعد إزالة العنصر الأول. يمنع هذا التداخل والتأثيرات المتبادلة بين البضائع، مما يضمن إمكانية استخراج كل عنصر بسلاسة في الوقت المناسب، مما يحسن سلاسة عملية التسليم.
واقي الإطار: يوفر واقي الإطار الأكثر سمكًا والأعلى (4.0 مم سمك) طبقة واقية إضافية للأرفف، مما يمنع التلف والتشوه الناتج عن اصطدامات الرافعة الشوكية بالأرفف.
ألواح التسوية: يتم تركيبها في قاعدة الإطار باستخدام مسامير تمدد عالية الجودة، مما يسمح بضبط زاوية إمالة الأرفف، مما يضمن الحركة السلسة للبضائع.

أرفف الجاذبية · رفوف تخزين المستودعات · صنع في الصين

تتكون أرفف التدفق بالجاذبية من المكونات التالية:

—

الإطار: الإطار هو أحد المكونات الأساسية للهيكل. يتكون من القوائم، والدعامات، والألواح الأساسية وبعض عناصر التثبيت الأرضي.
العارضة: يتم تثبيت العوارض أفقيًا. إنها تربط الإطارات معًا وتدعم تحميل البضائع. في أرفف التدفق بالجاذبية، تدعم العوارض البكرات بحيث يمكن للبضائع التحرك في النظام.
توجيه البليت: يساعد المشغلين على تجنب الانحراف عن مسارهم الصحيح عند إلقاء وحدات الأحمال على سرير الأسطوانة. علاوة على ذلك، فإنها تمنع التأثيرات المحتملة من إتلاف الهيكل.
البكرات: إنها عنصر أساسي في أرفف التدفق بالجاذبية. يجعل النظام بأكمله يعمل بنظام الأسبقية في الخروج. يمكن للبليتات أو الكراتين أن تتحرك من الطرف المرتفع بفعل الجاذبية على البكرات.
مسارات الأسطوانات: يتم تصنيعها من أنابيب فولاذية عالية القوة وسميكة الجدران (سمك 3 مم)، يتم توصيل هذه المسارات بالعوارض وعادة ما يكون لها ميل 3 درجات - 5 درجات.
فاصل البليت: يتم تركيبه في نهاية مخرج الرف، ويعزل البضائع المجاورة داخل نفس الممر. عند إزالة العنصر الأول، يمكن بعد ذلك نقل العنصر التالي إلى آلية الربط الخاصة بالمخرج.
بكرات الفرامل: إنها عنصر أمان يوضع على طول سرير الأسطوانة. يتحكم في سرعة منصة وحدة واحدة من أحد طرفي الإطار إلى الطرف الآخر.
صدادات البليت الخلفية: إنها المكون الموجود في نهاية ناقل الأسطوانة. من الممكن إيقاف حركة البليت. هذا يعني أن البليت قد وصل إلى الموضع الأمامي وهو جاهز للإزالة.

أرفف الجاذبية · رفوف تخزين المستودعات · صنع في الصين

المكونات:

—

1. إطار قائم: 80 × 60 × 2.0، 90 × 70 × 2.0، 100 × 70 × 2.0، 120 × 95 × 2.0-2.5 مم، إلخ.
2. قسم العوارض الصندوقية: 80 × 50 × 1.5، 100 × 50 × 1.5، 110 × 50 × 1.5، 120 × 50 × 1.5-2.0، 140 × 50 × 1.5-2.0، 160 × 50 × 1.5-2.0، 180 × 50 × 2.0 مم، إلخ.
3. الدعامات الأفقية والقطرية، وألواح القدم القائمة، ودبابيس القفل الآمنة، والمسامير والصواميل، والمثبتات وجميع المكونات الضرورية.

أرفف الجاذبية · رفوف تخزين المستودعات · صنع في الصين

الانتهاء

—

طلاء مسحوق عالي الجودة.
